Farbcode für Widerstände 3 - Widerstandstabelle Farbcode-Schlüssel - sengpielaudio

Tabelle für den ohmschen Widerstand E 6, E12 und E 24

Farbcode für Widerstände mit 4 Farbringen DIN 41429

Farbe 1. Ring
 1. Ziffer 		 2. Ring
 2. Ziffer 		 3. Ring
Multiplikator		 4. Ring
Toleranz
keine       20 %
silber     0,01  10 %
gold      0,1 5 %
schwarz - 0 1
braun 1 1 10 1 %
rot 2 2 100 2 %
orange 3 3 1000
gelb 4 4 10000
grün 5 5 100000 0,5 %
blau 6 6 1000000 0,25 %
violett 7 7 10000000 0,1 %
grau 8 8 100000000 0,05
weiß 9 9 1000000000


Widerstand Farbcode mit 6 Farbringen E 48 und E 96

Farbe 1. Ring
1. Ziffer		 2. Ring
2. Ziffer		 3. Ring
3. Ziffer		 4. Ring
Multiplikator		 5. Ring
Toleranz		 6. Ring
Temp.-Koeffizient
silber       0,01 10 %
gold       0,1 5 %
schwarz  - 0 0 1   200 ppm/K
braun 1 1 1 10 1 % 100 ppm/K
rot 2 2 2 100 2 % 50 ppm/K
orange 3 3 3 1000   15 ppm/K
gelb 4 4 4 10000   25 ppm/K
grün 5 5 5 100000 0,5 %
blau 6 6 6 1000000 0,25 % 10 ppm/K
violett 7 7 7 10000000 0,1 % 5 ppm/K
grau 8 8 8 100000000 0,05 %
weiß 9 9 9 1000000000

1 % Standard-Werte E 96
Dekaden-Vielfache gibt es von 10,0 W bis 1,00 MW
(auch 1.10 MW , 1.20 MW , 1.30 MW , 1.50 MW , 1.60 MW , 1.80 MW , 2.00 MW und 2.20 MW )
10.0 10.2 10.5 10.7 11.0 11.3 11.5 11.8 12.1 12.4 12.7 13.0
13.3 13.7 14.0 14.3 14.7 15.0 15.4 15.8 16.2 16.5 16.9 17.4
17.8 18.2 18.7 19.1 19.6 20.0 20.5 21.0 21.5 22.1 22.6 23.2
23.7 24.3 24.9 25.5 26.1 26.7 27.4 28.0 28.7 29.4 30.1 30.9
31.6 32.4 33.2 34.0 34.8 35.7 36.5 37.4 38.3 39.2 40.2 41.2
42.2 43.2 44.2 45.3 46.4 47.5 48.7 49.9 51.1 52.3 53.6 54.9
56.2 57.6 59.0 60.4 61.9 63.4 64.9 66.5 68.1 69.8 71.5 73.2
75.0
76.8
78.7
80.6
82.5
84.5
86.6
88.7
90.9
93.1
95.3
97.6

5 % Standard-Werte E 24
Dekaden-Vielfache gibt es von 10 W bis 22 MW
10 11 12 13 15 16 18 20 22 24 27 30
33 36 39 43 47 51 56 62 68 75 82 91

10 % Standard-Werte E 12
Dekaden-Vielfache gibt es von 10 W bis 1 MW
10 12 15 18 22 27 33 39 47 56 68 82

SMD-Widerstände sind mit einer Zahl versehen, welche die Größe direkt angibt. Diese ist wie folgt zu interpretieren: Bei 3 Zahlen (5%): Die ersten zwei Zahlen geben die ersten zwei Zahlen des Widerstandswertes an. Die dritte Zahl die Anzahl der Nullen. Das Ergebnis ist dann in Ohm.
z. B. 472 = 47 + 2 Nullen = 4700 Ohm = 4,7 kOhm. 104 = 10 + 4 Nullen = 100.000 Ohm = 100 kOhm.
101 = 10 + 1 Null = 100 Ohm.
Bei 4 Zahlen (üblich bei 1% Genauigkeit), sind die ersten 3 Zahlen der Wert, dann folgt die
Anzahl der Nullen, also 103 = 1002 = 10k.
Bei SMD-Widerständen mit 1% Genauigkeit (Bauform 0603) gibt es auch folgendes System
aus Ziffern und Buchstaben: Die ersten 2 Zahlen geben indirekt den eigentlichen Wert nach
Reihe E 96 an, der Buchstabe dahinter steht für den Multiplikator, also die Anzahl der Nullen.

01=100 13=133 25=178 37=237 49=316 61=422 73=562 85=750
02=102 14=137 26=182 38=243 50=324 62=432 74=576 86=768
03=105 15=140 27=187 39=249 51=332 63=442 75=590 87=787
04=107 16=143 28=191 40=255 52=340 64=453 76=604 88=806
05=110 17=147 29=196 41=261 53=348 65=465 77=619 89=825
06=113 18=150 30=200 42=267 54=357 66=475 78=634 90=845
07=115 19=154 31=205 43=274 55=365 67=487 79=649 91=866
08=118 20=158 32=210 44=280 56=374 68=499 80=665 92=887
09=121 21=162 33=215 45=287 57=383 69=511 81=681 93=909
10=124 22=165 34=221 46=294 58=392 70=523 82=698 94=931
11=127 23=169 35=226 47=301 59=402 71=536 83=715 95=953
12=130 24=174 36=232 48=309 60=412 72=549 84=732 96=976

A x 1 B x 10 C x 100 D x 1k E x 10k F x 100k X x 0,1 Y x 0,01

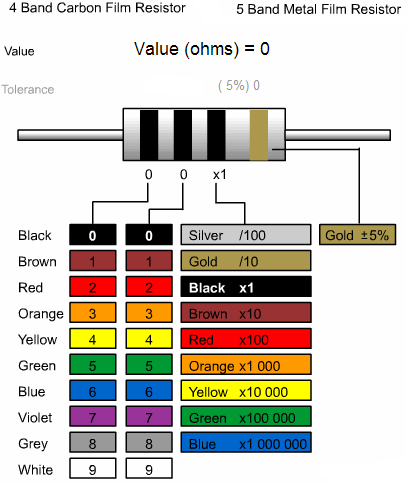

Farbcode Chart 8 - sengpielaudio
